Die Simcenter SCADAS ES SCES-PD4-B ist eine kompakte 4-Kanal Pulse- und DAC-Conditioning-Unit für professionelle Mess- und Prüfaufgaben mit Simcenter SCADAS ES Systemen. Sie kombiniert digitale Pulse-/Tacho-Eingänge, analoge Pulse-/Tacho-Funktionen und vier semi-differentielle DAC-Ausgänge in einer einzigen 1-Slot-Unit.

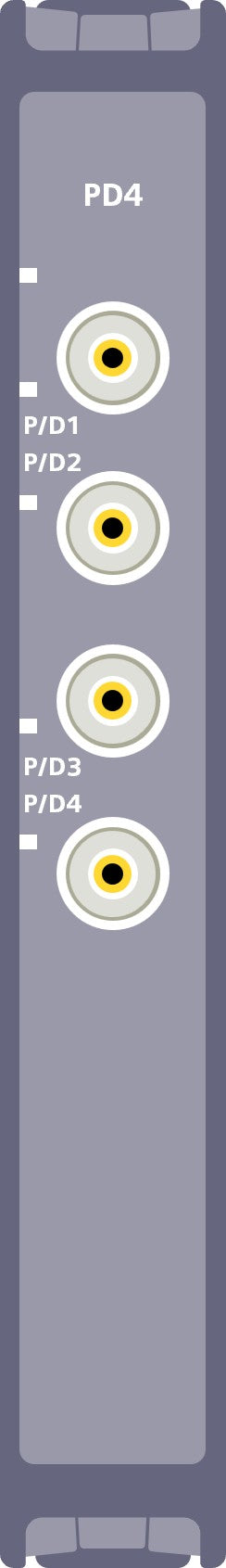

Die Einheit ist mit 4 BNC-Anschlüssen ausgestattet. Jeder Kanal kann als analoger oder digitaler Pulse-/Tacho-Eingang verwendet werden und ist softwareseitig auf einen analogen DAC-Ausgang umschaltbar. Damit eignet sich die SCES-PD4-B besonders für Anwendungen, bei denen Drehzahl-, Tacho-, Encoder- oder Anregungssignale flexibel in einem SCADAS ES Messaufbau verarbeitet werden müssen.

Die analogen Pulse-/Tacho-Eingänge unterstützen unter anderem Variable-Reluctance-Sensoren bis 400V pp . Zusätzlich können digitale Pulse und Tacho-Signale sowie inkrementelle Encoder und Quadratur-Encoder eingebunden werden. Die DAC-Ausgänge ermöglichen die Ausgabe verschiedener Signalformen wie Sinus, Sweep, Chirp, Rauschen oder DC-Signale und eignen sich damit auch für Anregungs-, Prüfstands- und Validierungsaufgaben.
