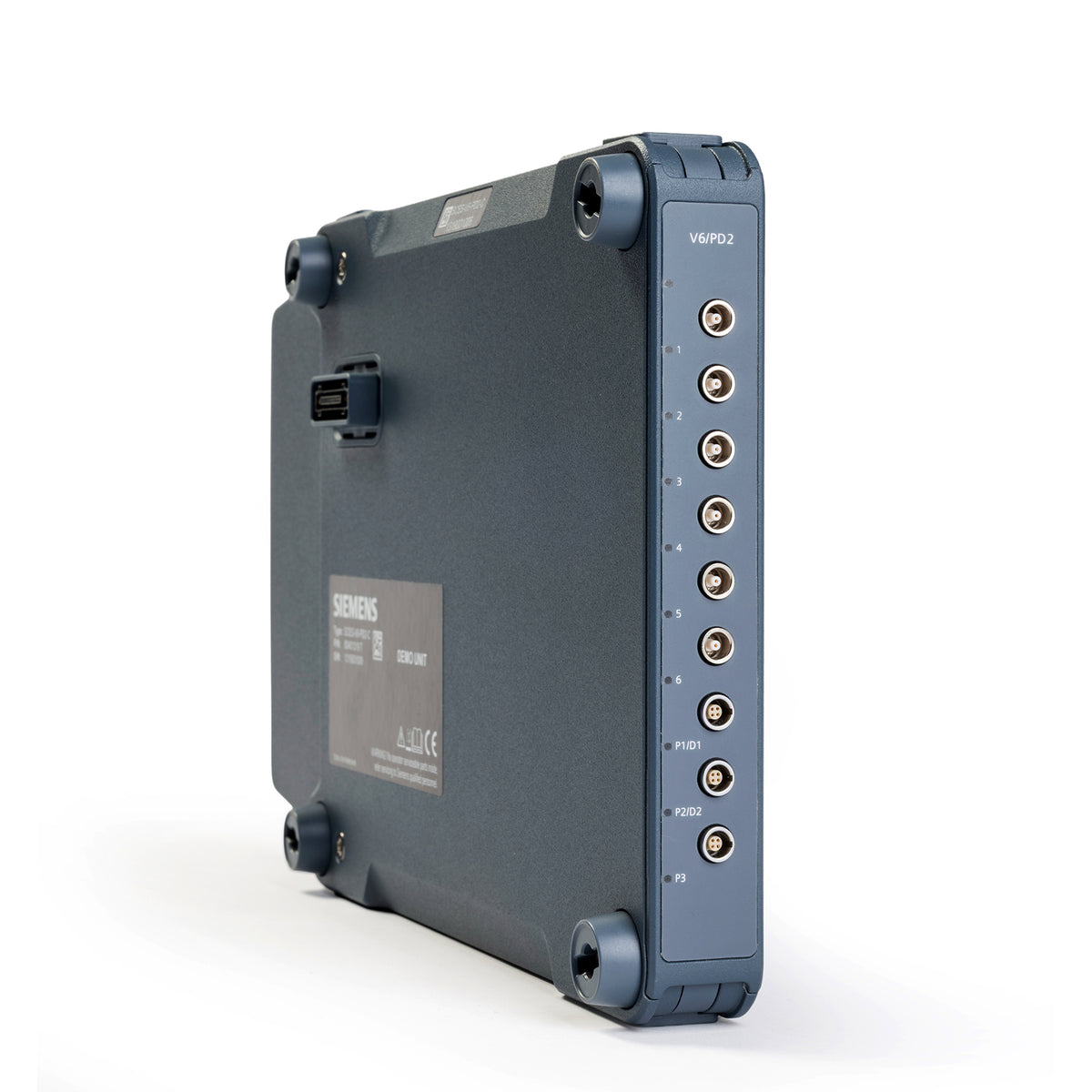

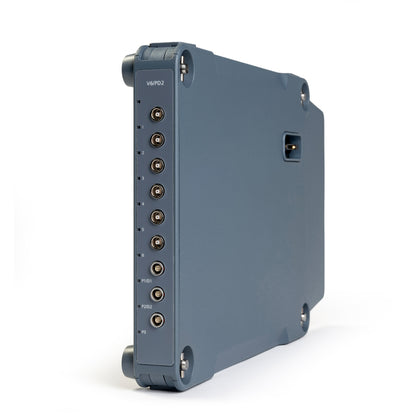

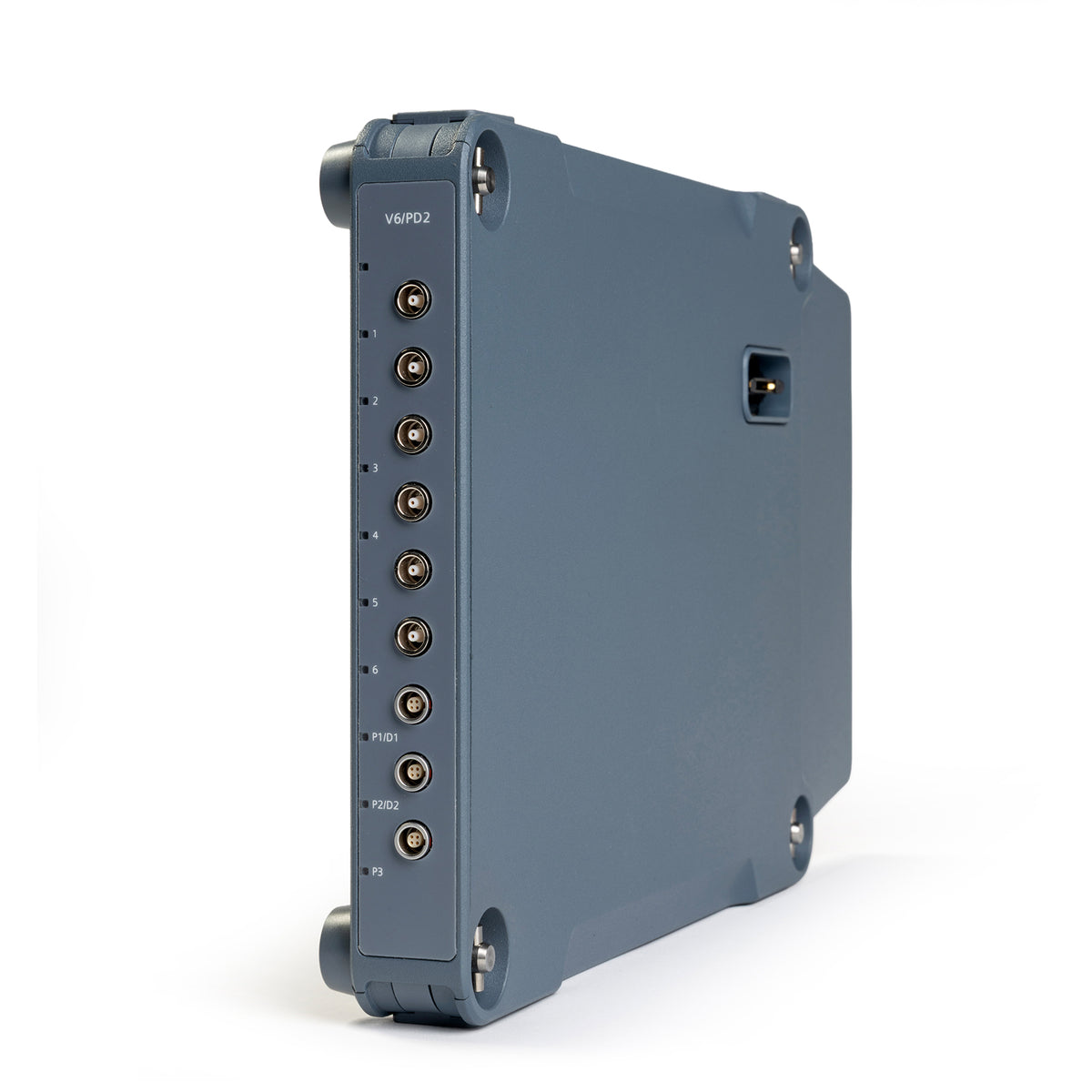

Die SCES-V6-PD2-C ist eine kombinierte Multifunktions-Conditioning-Unit für 6 single-ended Voltage-/ICP®-Eingangskanäle sowie 2 Pulse-/Tacho-/DAC-Kanäle. Zusätzlich stellt sie 3 digitale Pulse-/Tacho-Eingänge bereit, die auch für einen Inkrementalgeber-Kanal genutzt werden können.

Die Einheit kombiniert damit klassische Spannungssignal-Erfassung, ICP®-Sensorversorgung, analoge Pulse-/Tacho-Erfassung, digitale Pulse-/Tacho-Erfassung, DC-Sensorversorgung und DAC-Ausgabe in einer kompakten 1-Slot-Bauform.

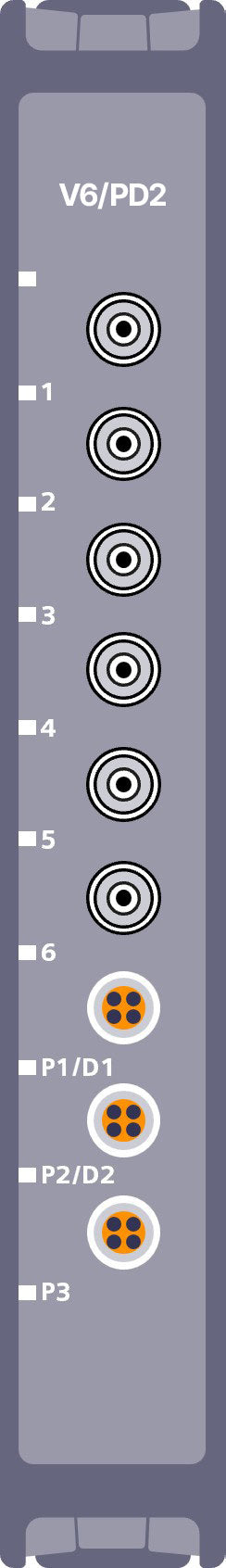

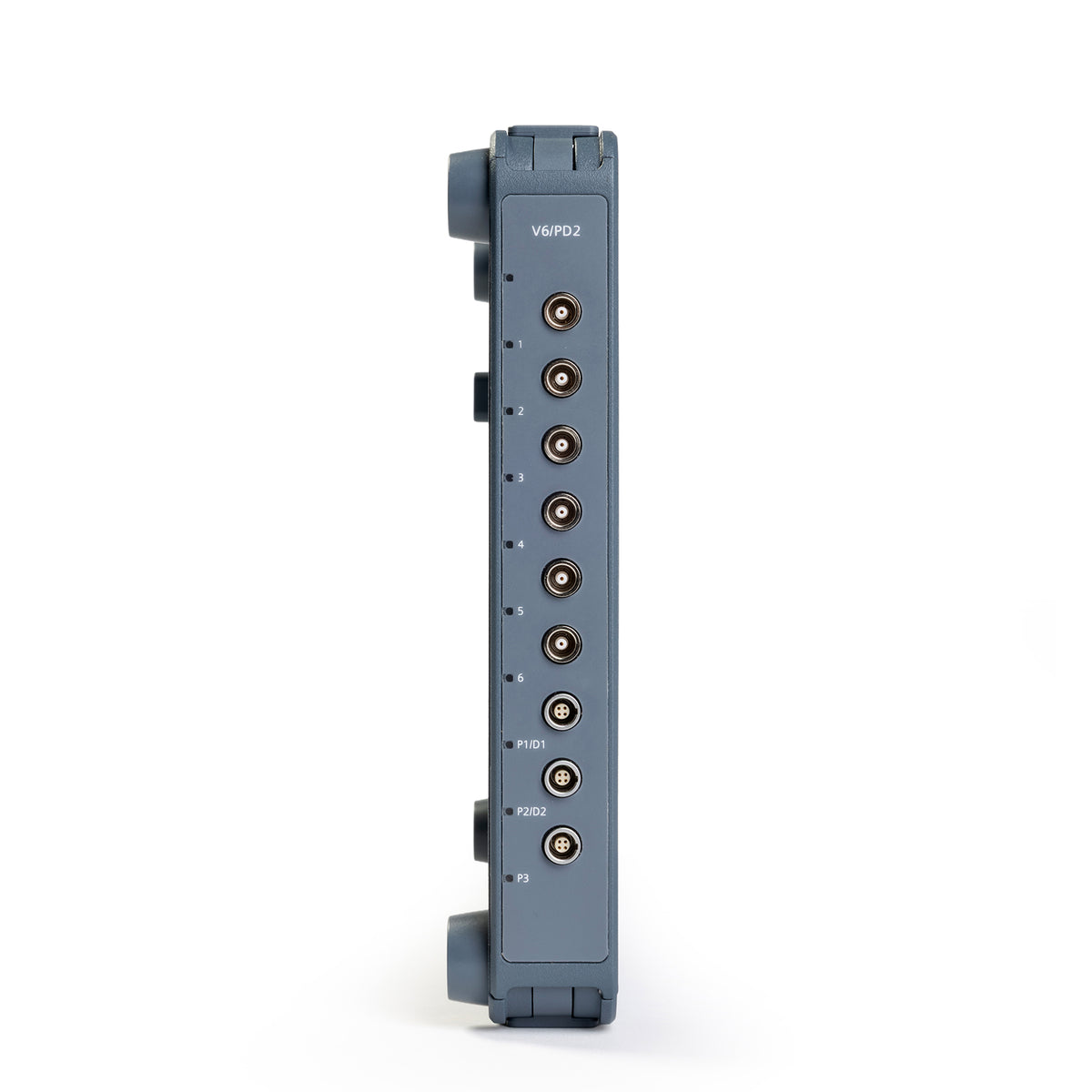

Die SCES-V6-PD2-C stellt folgende Anschlüsse bereit:

• 6 × CAMAC für single-ended Voltage-/ICP®-Eingänge
• 3 × 4-polige LEMO-kompatible Steckverbinder für Pulse-/Tacho-/DAC-Funktionen

Die Pulse-/DAC-Kanäle können wahlweise als differentielle analoge Pulse-/Tacho-Eingänge oder als semi-differentielle DAC-Ausgänge genutzt werden. Unterstützt werden unter anderem piezoelektrische ICP®-Sensoren, Spannungseingänge bis ±60V, analoge Tacho-Signale, digitale Pulse-/Tacho-Signale, Inkrementalgeber und Quadraturgeber.

Im Vergleich zur SCES-V6-PD2-B bietet die SCES-V6-PD2-C CAMAC-Anschlüsse für die Voltage-/ICP®-Kanäle sowie 4-polige LEMO-kompatible Anschlüsse für Pulse-/Tacho-/DAC-Funktionen. Außerdem ist sie als 1-Slot-Unit ausgeführt und unterstützt bei den Pulse-/Tacho-Kanälen eine DC-Sensorversorgung über die nicht-koaxiale Anschlussvariante.
