Simcenter SCADAS Mobile und Lab 24-Kanal Spannung/ICP® Eingangsmodul - Lab

SKU:SCL-V24-II

Das Simcenter SCADAS Mobile V24-II ist ein Modul mit 24 Kanälen, das V/ICP-Eingänge mit TEDS, A/D-Wandlung und Signalverarbeitungsfunktionen unterstützt.
Jeder der acht hochwertigen LEMO-9-Pin-Anschlüsse unterstützt die Datenerfassung in X-, Y- und Z-Richtung unter Verwendung von dreiachsigen Beschleunigungsmessern.
Das Modul verwendet stromsparende, leistungsstarke 24-Bit-Sigma-Delta-Analog-Digital-Wandler mit einer maximalen Abtastrate von 51,2 kHz pro Kanal sowie einem Eingangsbereich von 10 V, 1 V und 0,316 V.

24-Kanal-Eingangsmodul für acht dreiachsige oder 24 einzelne Beschleunigungsmesser
Unterstützt ICP- und MEMS-Beschleunigungsmesser

Frame Color Mobile/Recorder Lab

32.960,00 €

Sale Ausverkauft

Sie benötigen einen verifizierten Account, um Preise sehen und Produkte kaufen zu können.

Ihr Account befindet sich derzeit in Prüfung. Dies kann bis zu 3 Werktage in Anspruch nehmen.

Anzahl

Preise sehen und kaufen

Verfügbar

Die 24-Kanal-V24-Module belegen einen einzigen Steckplatz im Simcenter SCADAS Mobile- oder Lab-Rahmen und unterstützen mehrere Signalkonditionierungen, A/D-Wandlungen und Signalverarbeitungsfunktionen in einer einzigen Erweiterungskarte mit einem Steckplatz.

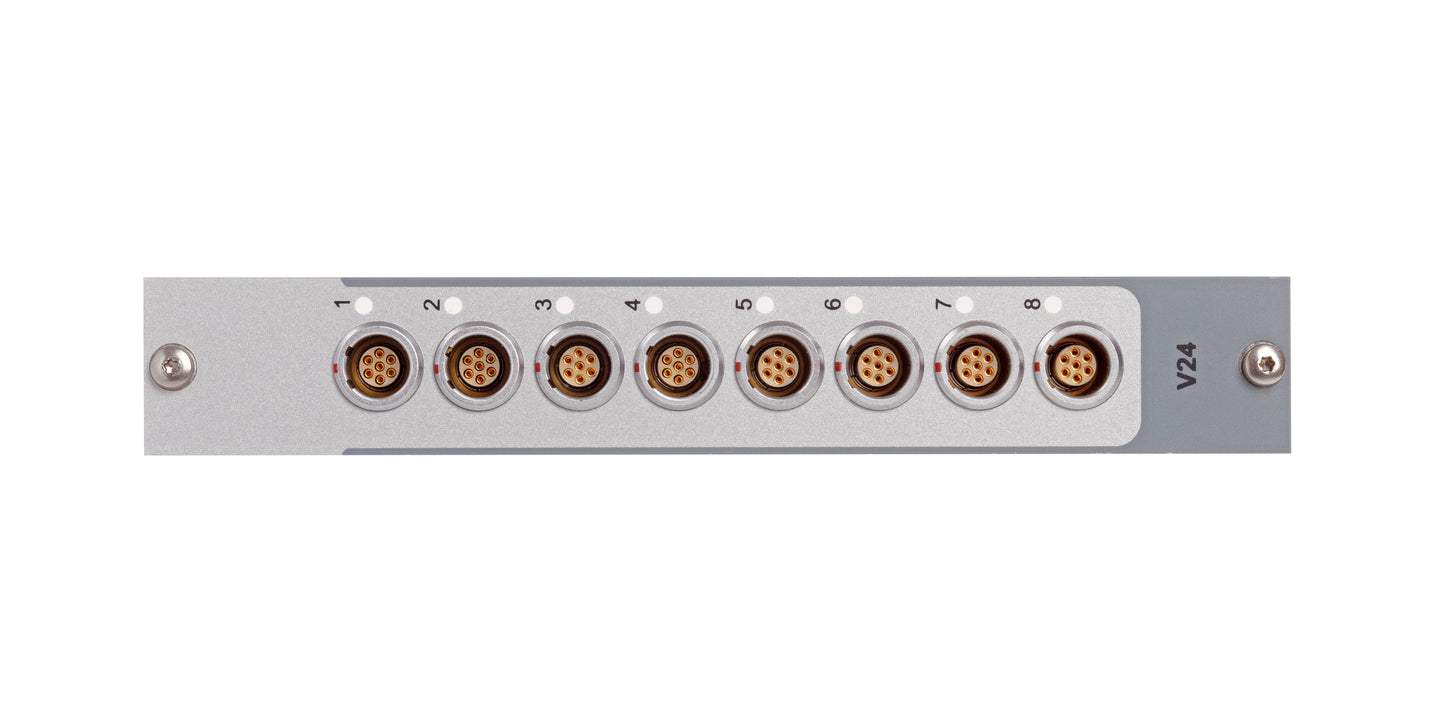

V24-II-Eingangsmodul
mit acht hochwertigen LEMO-9-Pin-Anschlüssen. Jeder Eingang unterstützt die Datenerfassung in X-, Y- und Z-Richtung mithilfe von dreiachsigen Beschleunigungssensoren. Jedes V24-II-Modul kann bis zu 24 Signale erfassen. Für eine höhere Kanalanzahl können zusätzliche Module hinzugefügt werden.
Signalkonditionierung
Mit mehreren Eingangsbereichen (±10 V, ±1 V, ±0,316 V) und integrierter ICP-Stromversorgung für die Messwandler bietet das Modul nahtlose Sensorunterstützung für eine Vielzahl von Anwendungen. Das V24-II verfügt über eine ICP-Kabelprüfschaltung zur Erkennung eines offenen Stromkreises im Sensorkabel. Fehler werden über eine LED an der Vorderseite angezeigt und gleichzeitig an den Host übertragen, um dem Benutzer eine optimale Rückmeldung zu geben.
Zur Unterstützung dynamischer Tests großer Strukturen mit extrem niedrigen Resonanzfrequenzen erweitert eine zusätzliche, per Software wählbare AC-Kopplung (0,05 Hz, 0,1 Hz, 0,5 Hz oder 7 Hz) den Niederfrequenzbereich der ICP-Beschleunigungsmesser.
Das V24-II unterstützt auch MEMS-Beschleunigungsmesser vom Typ DC. Eine Versorgungsspannung von 6 V steht zur Unterstützung der neuesten Generation dieser Beschleunigungsmesser zur Verfügung.
Analog-Digital-Wandlung
24-Bit-ADC mit einer maximalen Abtastfrequenz von 51,2 kHz.
Ein Digitalfilter mit 100 dB Alias-Schutz bietet eine aliasfreie Bandbreite von 23 kHz. Jedem ADC ist ein vierpoliger analoger Anti-Alias-Filter mit einem wählbaren Bereich von 150 dB/Oktave vorgeschaltet. Digitale Dezimationsfilter reduzieren die Bandbreite in Schritten von 2 und 2,5 und gewährleisten eine Alias-Unterdrückung von 100 dB in allen Messbandbreiten.
Signalverarbeitung
Der V24-II ist mit einem stromsparenden, leistungsstarken DSP ausgestattet, der eine Online-Kalibrierung und Online-Breitband-RMS-Berechnung unabhängig von der Anzahl der Kanäle ermöglicht.
